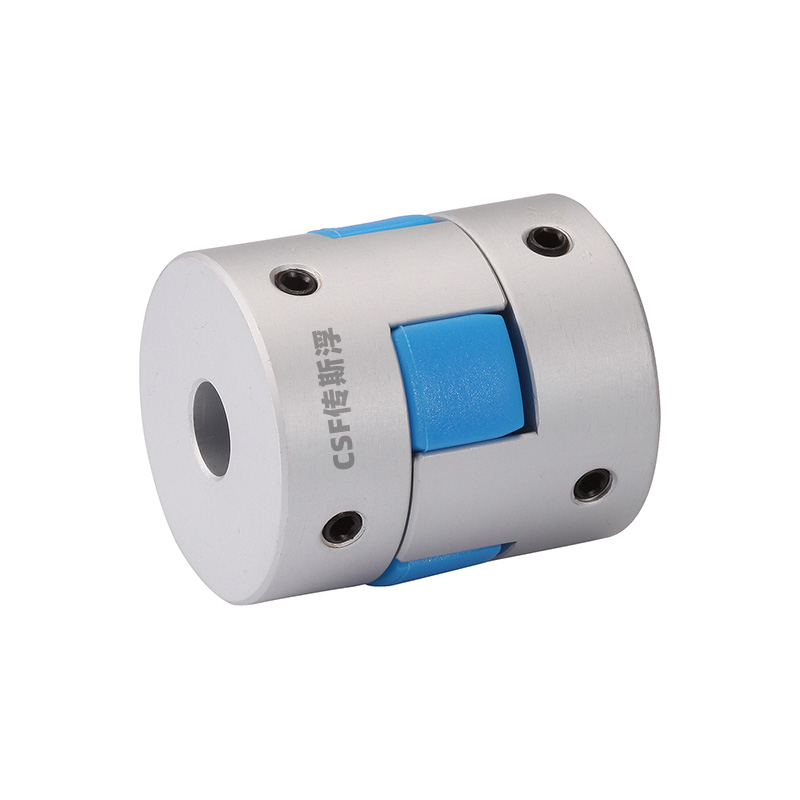

梅花联轴器概述和特点以及制作工艺

作者：乐发III 日期：2022-06-11 阅读量：

　　1、主要依靠两个爪形轴套与梅花弹性体啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，梅花弹性体发生相应的弹性变形，以实现补偿轴向、径向和角向偏差。


　　2、梅花形联轴器作为传动的核心功能部件，广泛的应用于冶金、矿山、石油、化工、压缩机、起重、运输、轻工、纺织、 水泵、风机等行业。


乐发III　　3、梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,工作环境温度 -40℃～+90℃，额定扭矩12.5 Nm～28000Nm，许用转速1500 r/min～25000r/min。


梅花联轴器的特点：


　　（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
　　（2）具有较大的轴向、径向和角向补偿能力，结构简单，安装方便，适用于轴向和径向安装。
　　（3）具有较好的阻尼减振特性,能够吸收有些振荡能量,削减经过振点时的振荡振幅,下降轴段扭振应力.
　　（4）径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
　　（5）特殊聚氨酯弹性元件具有高耐磨及耐油特性，承载能力大，使用寿命长，安全可靠。

　　（6）梅花联轴器无需润滑，维护工作量少，可连续长期运行。




梅花联轴器的制作工艺：


乐发III　　梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。所以在价格方面比机加工要低很多.但是铸件的性能不是很好。在一些重要的场合下还是最好不要采用。并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙(爪齿脱落)。


　　(1)紧凑型、无齿隙，提供三种不同硬度弹性体;
　　(2)可吸收振动，补偿径向和角向偏差;
　　(3)结构简单、方便维修、便于检查;
　　(4)免维护、抗油及电气绝缘、工作温度20℃-60℃;
　　(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣;
　　(6)固定方式有顶丝，夹紧，键槽固定
