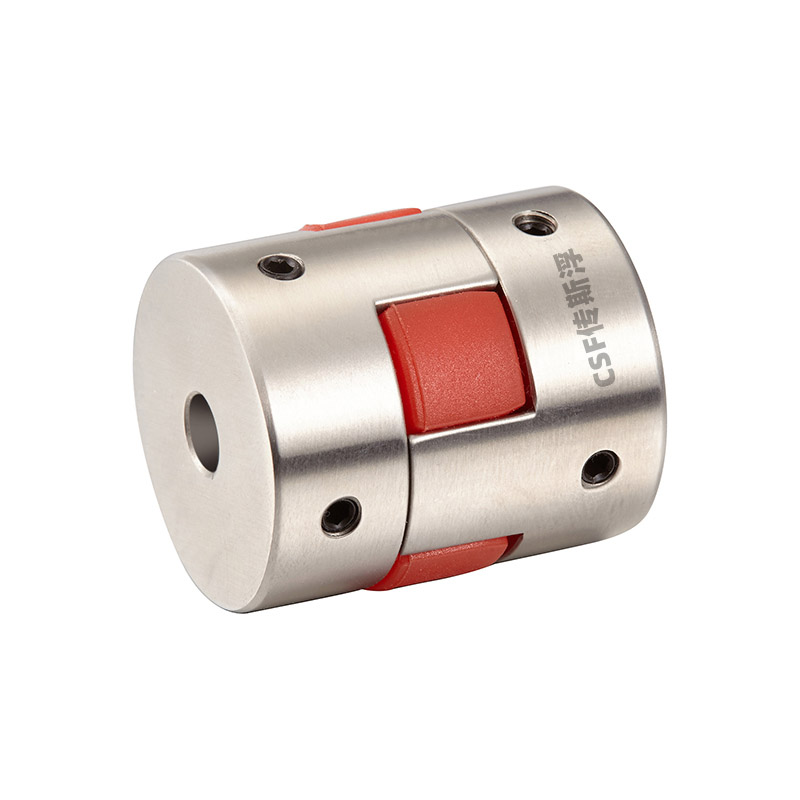

梅花联轴器由两个爪形的轴套和梅花状的弹性体组装而成组成，梅花状弹性体安装在两个爪形轴套之间，以实现两个轴套的连接。梅花形联轴器作为传动的核心功能部件，广泛的应用于冶金、矿山、石油、化工、压缩机、起重、运输、轻工、纺织、 水泵、风机等行业。下面小编和大家分享关于梅花联轴器的装置方式与安装注意事项的内容，欢迎阅读！
梅花联轴器的装置方式：
乐发III 1.光孔紧定螺钉装置、键槽紧定螺钉装置、夹紧装置、夹紧及键槽装置、花键夹紧装置、膨胀套装置等。
乐发III 2.光孔定位螺钉装置:对于小扭矩的联轴器，通过N个定位螺钉将锁紧扭矩施加到轴上。在这种装置中，螺钉的前端接触轴心，无间隙地完成传动，可能会导致轴心损坏或拆卸困难。
乐发III 3.键槽紧定螺钉装置:依靠键槽传动，通过键与键槽的配合完成扭矩传递，拧紧螺钉防止键在键槽内滑动，可完成大扭矩传递。容许扭矩取决于键槽表面的容许压力。需要注意的是，这种结构不适合无齿隙的重载正反转。
4.夹紧装置:夹紧冲突力连接传动，轴与轴套之间无间隙。这种结构适用开槽轴套的内孔被锁紧螺钉的锁紧扭矩变形来完成夹紧装置，传递的冲突扭矩取决于轴径。
5.夹紧和键槽装置:键和键槽传递扭矩，附加的夹紧冲突力传递防止或减少反向间隙和键表面的接触压力。
6.膨胀套装置:一体式膨胀套连接式变速器适用于较高的扭矩。膨胀螺杆置于弹性体侧，原料为钢或铝合金。拧紧联轴器压环的n个紧定螺钉(标准尺寸不同，螺钉数量和标准不同)压紧锥形爪套，使锥形爪套内孔变形，完成扭矩传递。这种类型适合高速场合。这种结构适用于大变力步进电机和伺服电机的连接和固定，如胀形梅花联轴器、胀形膜片联轴器、胀形波纹管联轴器等。
安装梅花联轴器有哪些注意事项：
乐发III 一.加热前应核对梅花联轴器是否与另外一个相联结的联轴器成对，出格是若干个同样的机组安装中，要查明成对号码或记号。
乐发III 二、梅花联轴器配合面上应无毛刺、擦伤等缺陷。
乐发III 三、经常记录温升和电流数值，温升每小时不应跨越30℃。
四、温升至100℃后，查抄人员要注意 。
五、当用样杆测量孔径数值时，停电操作。
六、加热区域应有消防设备。
七、梅花联轴器热装到轴上以后，用冷水浇轴颈使其，以防止热量向电枢中扩散影响绝缘。
感谢阅读，以上就是对梅花联轴器的装置方式与安装注意事项的介绍，部分内容来自网络，仅供参考。如果您想了解更多有关梅花联轴器的详细事宜，欢迎致电详询，竭诚为您服务。
